ZTEZXV10B860AV1.1机顶盒刷机手记

每次换宽带,都会遗留下来各种奇形怪状的盒子,ZTEB86AV1.1是几年前的北京电信天翼宽带留下的产物,后来北京移动来抢生意,价格只有四分之一,网速还更快,所以就换了。这些盒子都是标准的技术架构,OS Kernel依靠ARM的一整套方案,有些包着海思的皮,所有的driver+kernel烧到芯片里,上面加上android framework, 所以在网上实际上都可以找到对应的固件来直接刷写到ROM中。

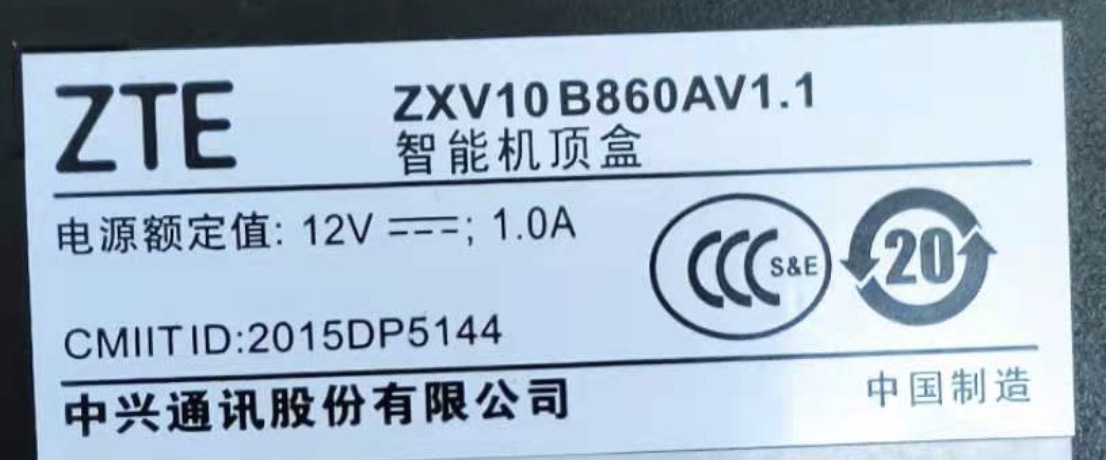

zte

为啥要刷的原因是他官方的太恶心了,不给开adbd不说,还经常自己偷偷下些东西。所以就有了xxx纯净版这种固件(像极了早期的android手机市场)。

下面进入正题,如何将ZTEB860AV1.1中兴的电视盒子变废为宝,完成后,效果不错。

第一步 花5-10块不等买CH340 USB转TTL连接线一根

正二八经刷机专用的,基本上这些盒子也好、R器也好,都支持,一般TTL的接线就三条主要的:GND地线,RXD收数据,TXD发数据。很少需要给板子供电才能玩的(某些开源硬件需要)。

第二步 拆机中兴,接线

找个起子,找缝就撬就对了,总能弄开的,弄开后就一块板子,cpu、rom、ram、hdmi、usb、wifi、蓝牙啥的全齐活,收废品还是有芯片的,要说中国芯片不足,找收废品的试试。

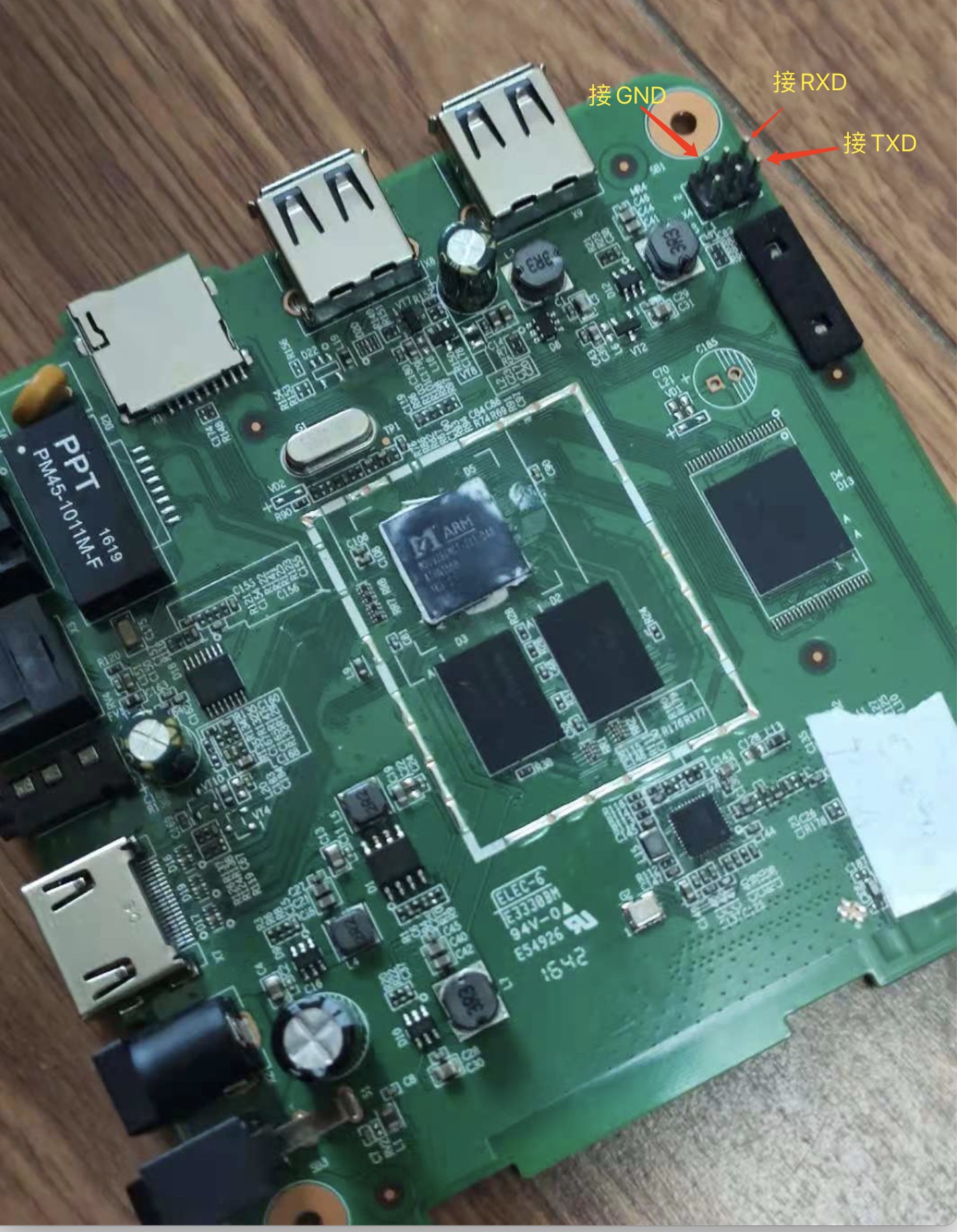

zte

按上图进行接线到你的ch340,接上电脑。

Mac用户不需要像Windows用户整个putty啥的,直接命令行 screen -L /dev/tty.usbserial-1410 115200,后面一个参数是波特率(感谢大学数电老师)。要是没有screen命令的话,brew install screen即可拥有。

第三步 刷机

我找了个符合我cpu型号的固件,cpu型号很重要,我的是MSO9280,对上了就不会错了。就一个文件MstarUpgrade.bin,放到一个8G以内的fat32的U盘里。

插上U盘,并给板子加电,一直按着ctrl+z,要先进Mboot,进了后输入usb_bin_check回车。然后就刷完了。就是这么简单且粗暴。

第四步 设置

这固件启动的android已经默认打开了adb。只需要接上电视机后设置一下wifi,其他都不用管,除非你要用来看电视。那就是另一个分支了。

我的盒子ip是192.168.1.10。在同局域网的电脑上输入


adb connect 192.168.1.10
adb root
adb shell

这样,就可以以root身份随便弄了,大多数目录都是只读的,要存东西都放到/data/local里可以保存住。

(adb自己上andriod网站去下,下完在platform-tools目录下)

第五步 准备软件包及iptables设置脚本

这步也很简单了,去官网找一下ARM版本的编译好的可执行二进制文件。adb push xxx-linux-arm /data/local/ 就进去了。

进去后,继续操作一下设置。包括远程的server ip什么的就不在这里说了。

iptables设置中很关键的两句是


echo 1 > /proc/sys/net/ipv4/ip_forward

iptables -t mangle -A XXX_MASK -p udp -j TPROXY --on-port 12345 --tproxy-mark 1

大概意思就是打开ip转发,所有相关的包都给转到12345端口去。

第六步 最终设置完成

所有家里要使用的设备,只要修改原来的网关192.168.1.1为192.168.1.10即可(wifi还是连原来的),然后就通过这个拥有了它的能力。

到此,功能完成。

以上所有用到的文件,包括名为MstarUpgrade.bin、xxx-linux-arm.tar.gz、config.json 有尝提供:) 联系邮件 cc0cc@126.com
